Sistemi di pesatura

I sistemi de carico per il rilevamento del livello offrono una soluzione più pratica e precisa rispetto ad altre tecniche di misura in molte applicazioni. Con una gamma di sensori collaudata, Anderson-Negele offre ora soluzioni precise, robuste ed efficienti anche in questo campo di misura.﻿

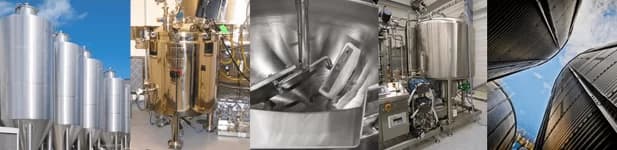

Quando è opportuno utilizzare i sistemi di pesatura? In molti recipienti di processo, serbatoi di stoccaggio e sili, la determinazione precisa della quantità di riempimento rappresenta una sfida particolare. I sistemi di misura classici come i sensori idrostatici, le sonde potenziometriche o i radar raggiungono spesso i loro limiti. Non sono sufficientemente precisi, veloci o flessibili in determinati ambienti applicativi, non sono pratici per motivi tecnici o non sono economici per motivi di costo.﻿

Questo è particolarmente vero per:

Vasi di processo con agitatore. In questo caso, non è possibile installare sensori che sporgono nel mezzo. La quantità di materiale è spesso in movimento, il che crea forze trasversali dinamiche. Inoltre, in questi contenitori deve essere possibile misurare e controllare con precisione gli ingredienti dosati e aggiunti dinamicamente, anche durante il processo di lavorazione. Sono possibili anche sistemi di agitazione chiusi con pressione negativa o positiva.﻿
Contenitori intercambiabili per i ingredienti, ad esempio per la miscelazione dello yogurt, liberamente spostabili. Per motivi di connessione, ma anche di costo, non possono essere equipaggiati singolarmente con sensori di livello.
Serbatoi a stoccaggio orizzontale. In questo caso, una piccola variazione del livello di riempimento causa già una grande variazione di volume e il movimento intrinseco dei liquidi può rendere difficile la misurazione da parte dei sensori di livello. Le celle di carico danno risultati più affidabili in questo caso.﻿
Contenitori per prodotti secchi in cui la misurazione della superficie può essere difettosa a causa della distribuzione irregolare della massa (formazione di cumuli, imbuti, fori d’aria, ecc.). Con tali serbatoi o sili, le classiche sonde di livello continue spesso non sono possibili a causa delle loro dimensioni/altezza.﻿﻿

La soluzione: trasformare il contenitore in una bilancia di precisione

Sono nuovi per Anderson-Negele, ma sono stati sperimentati nella pratica per decenni: Sistemi di pesatura per applicazioni igieniche e non igieniche, prodotti umidi e secchi, contenitori di processo e di stoccaggio.

Il controllo del contenuto avviene mediante misurazione del peso:

Fornisce una visualizzazione affidabile, altamente accurata e coerente del contenuto effettivo, indipendentemente dal suo movimento o dalla sua distribuzione.﻿
è completamente privo di contatto, cioè non è influenzato dal movimento, dalla densità, dalla composizione o dai requisiti igienici dei supporti﻿
Non è influenzato dalla distribuzione nel serbatoio, ad esempio dalla formazione di cumuli, imbuti o fori d’aria.﻿
non richiede l’installazione sul serbatoio stesso, quindi può garantire un controllo preciso del processo anche in caso di cambio frequente dei serbatoi.﻿

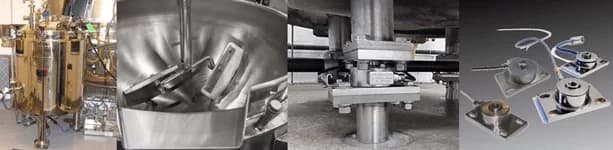

Moduli di pesatura Load Disc:

Grazie ai diversi sistemi di medicina, esistono soluzioni per quasi tutti i requisiti.﻿

Moduli di pesatura Load Disc

I sistemi di pesatura Load Disc misurano dinamicamente il contenuto dei contenitori di processo o di stoccaggio e indicano con precisione anche le minime variazioni di peso. Sono saldamente avvitati tra i piedi del contenitore e la fondazione. L’altezza molto ridotta della struttura garantisce stabilità e resistenza all’inclinazione. Le forze trasversali causate dagli agitatori vengono compensate. Grazie al design compatto e igienico con superfici lucide e all’elevata classe di protezione, possono essere puliti secondo i requisiti igienici in applicazioni alimentari o farmaceutiche. Oltre ai moduli di misurazione della pressione Load Disc, che vengono montati tra il contenitore e la fondazione, con la Tension Cell è disponibile anche un modulo di misurazione della tensione.﻿

Applicazioni:
﻿
Serbatoio di miscelazione e agitazione﻿
Serbatoi e tramogge di stoccaggio
Per tutti i tipi di prodotti secchi e liquidi
Anche per mezzi corrosivi
Corpi di scambio per impianti di miscelazione
All’interno e all’esterno﻿
Per applicazioni igieniche e non igieniche﻿
﻿
Altri vantaggi:
﻿
Precisione di misura fino allo 0,03%
Per carichi da 100 kg a 10.000 kg
Diversi modelli per una configurazione ottimale individuale
Lunga durata grazie alla protezione da sovraccarico quadrupla
Ampia gamma di sistemi di montaggio per ogni applicazione e ambiente di installazione
Facile installazione con set di montaggio e scatola di connessione

Sistemi di pesatura Load Stand

Il collegamento fisso a vite rende il Load Stand II per grandi contenitori e silos un componente staticamente portante, integrale e di collegamento tra la base del contenitore e la fondazione. Grazie alla lunghissima durata degli estensimetri e alla loro facile sostituibilità, la vita utile di un Load Stand II è praticamente illimitata.

Applicazioni:
﻿
Contenitori di stoccaggio per tutti i tipi di merci sfuse e liquidi﻿
Per tutti i settori industriali﻿
All’interno e all’esterno﻿
﻿
Altri vantaggi:
﻿
Per carichi da 11.000 kg a 450.000 kg per elemento di pesatura
Precisione di misura fino allo 0,2%﻿
Lunga durata di oltre 20 milioni di cicli, con protezione dal sovraccarico del 200%.
A prova di terremoto
Elevata potenza del segnale per cavi di lunghezza fino a 600 m﻿

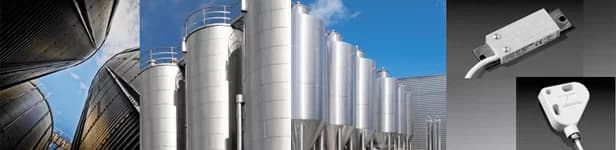

Celle di carico Bolt-On

Microcell® e L-Cell® sono sensori estremamente duraturi, affidabili e compatti per una misurazione economica dell’inventario in tutti i tipi di serbatoi, sia con struttura di supporto delle gambe che con silos con gonna. Ciò evita in modo affidabile imprecisioni di misurazione dovute a caratteristiche del materiale quali l’angolo di riposo, la formazione di cavità, la formazione di ponti, il contenuto di umidità e la compattazione.

A seconda del tipo di serbatoio, i sensori vengono montati con tecnologia a bullone sugli elementi strutturali di supporto e sul supporto a travi a taglio o sul mantello strutturale.

Applicazioni:
﻿
Sistemi di misura di livello robusti e retrofittabili per tutti i tipi di contenitori singoli o multipli﻿
Per sottostrutture metalliche o sili a pavimento﻿
Per applicazioni esterne e interne﻿
Da 35 t di carico totale (container più contenuto)﻿
Montaggio su piedini o telai metallici﻿
Possibilità di installazione a posteriori e di calibrazione a qualsiasi livello di serbatoio﻿
﻿
Altri vantaggi:
﻿
Precisione di misura 3-5%﻿
Lunga durata di oltre 20 milioni di cicli, con protezione dal sovraccarico del 200%.﻿
Facile installazione con set di montaggio, sigillanti e scatola di connessione﻿

LD360s Load Disc Sistemi de carico

LD3 Load Disc Sistemi de carico

LD3xi Load Disc Sistemi de carico

LD3xiC Load Disc Sistemi de carico

Microcell Celle di carico Bolt-On

L-Cell Celle di carico Bolt-On

Load Stand II Sistemi de carico

SVS510 Controllore di Carico
